藍屏無紙記錄儀

一、概述
AK-500R輸入藍屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。

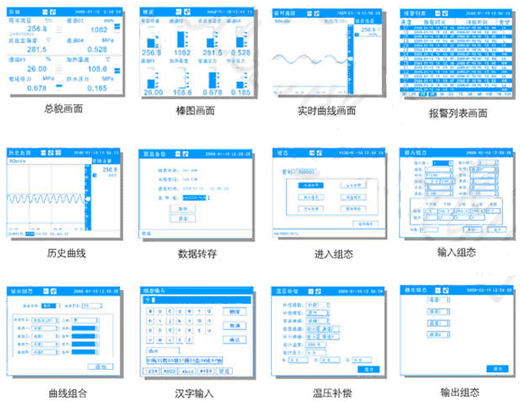

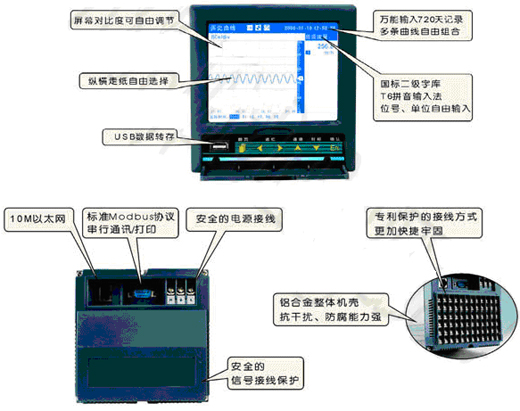

二、功能特點
◆ 5.4英寸160 ×128點陣式圖形液晶顯示器,LED背光.畫面清晰、寬視角。
◆屏幕對比度可以自由調節；
◆高速、高性能動32位ARM微處理器，畫面響應時間小于0.2秒,可同時實現12路信號的檢測、記錄、顯示和報警；
◆采用zui新大規模集成電路，國際名廠原器件精心設計；
◆16M大容量FLASH閃豐芯片存貯歷史數據，掉電永不丟失數據；
◆全隔離輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◆工程量顯示數值范圍寬，可顯示5位數值；-9999～19999；
◆支持真空度科學計數法顯示；
◆中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
◆內置國標二級字庫（6500漢字）：全新T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等自由輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題。
◆漢字位號、單位自定義組合輸入；
◆報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄zui近的15條報警信息；
◆使用USB接口轉存和備份歷史記錄，支技128M、256M、512M優盤；支持FAT16/FAT32文件系統類型，Windows可識別歷史記錄文件。
◆標準串行通訊接口：RS-485和RS-232C；
◆10M Ethernet標準RJ45接口；
◆標準Modbus TRU通訊協議。標準ModBus TCP通訊協議，提供多種數據類型，如百分量、工程量、累積量等，除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS等流行組態軟件，無需專用驅動。
◆可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；
◆集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◆開關電源，85VAC～265VAC范圍內正常工作；
◆提供變送器+24VDC隔離配電。
◆全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。

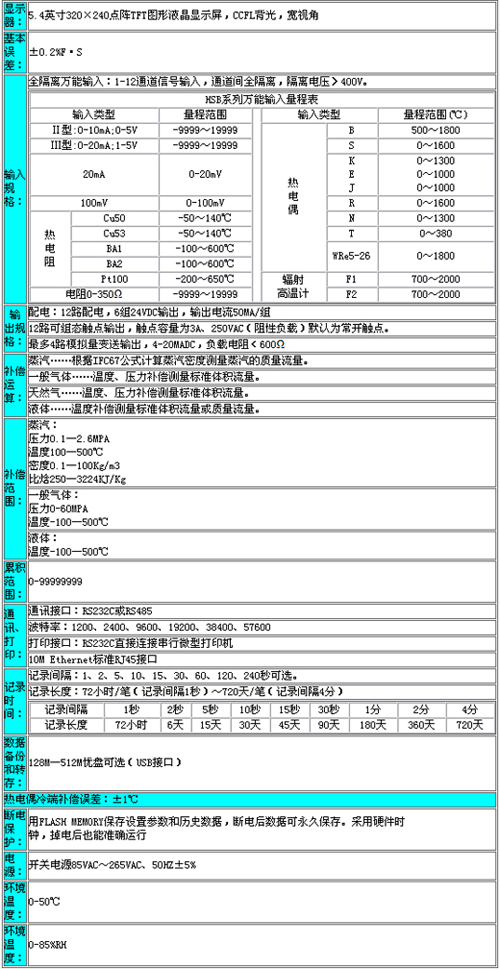

三、技術參數

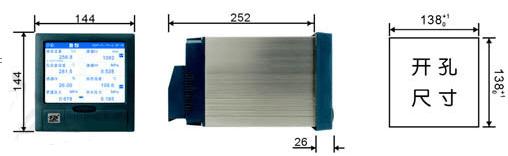

四、儀表外形尺寸，安裝方法及開孔尺寸

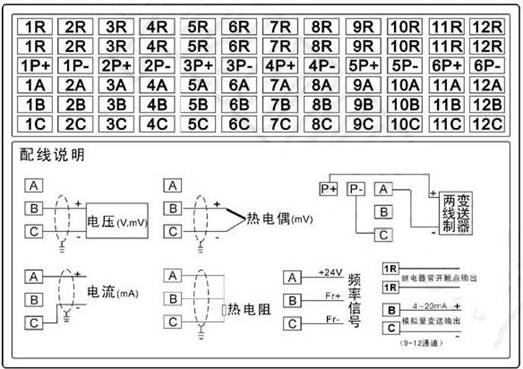

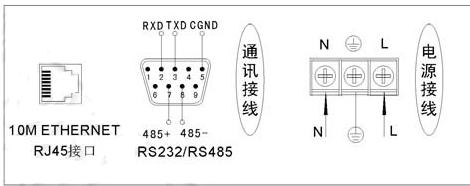

五、接線方法



六、選型表
