用途
|
|
|
|
AK-3051DP差壓變送器主要用于測量液體、氣體或蒸汽的差壓、壓力、液位和密度，然后將其轉換成4～20mA.DC信號輸出。
|
|
|
|
通用技術性能和參數
|
|
|
|
輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選
擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)
負載特性：
量 程 比：10：1或100比1
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2%
（標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明。）
阻 尼：通常可在0.1至16秒之間任意設定。
啟動時間：<2秒，不需預熱
|
|
|
|
|
|
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：DP類零位誤差：對于14MPa，±0.1%zui大量程限值或±0.25%zui大量程限值（量程代號為3)，在管
道壓力下通過調零給予校正。
HP類零位誤差：±0.5%zui大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重 量：3.9Kg（不包括附件）
|
|
|
|

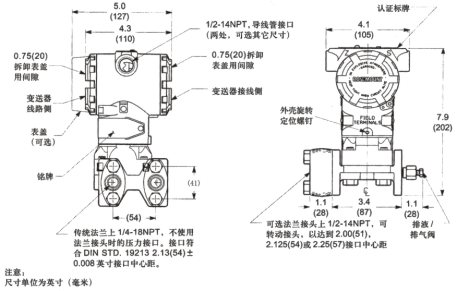

典型產品外形尺寸
|
|
|
|
|
|
安裝形式
|
|
|
|
變送器的安裝方式有三類：一是借助于多種結構的安裝支架（圖A～C ），獨立安裝于測量對象之外，適用于DP、HP、DR、DP 、GP和AP型；
|
|
|
|
|
|
|
A.板裝彎支架.訂貨代號B2
|
B.管裝彎支架.訂貨代號B1
|
C.管裝平支架.訂貨代號B3
|
|
|
|
|
|
|
|
引壓形式
|
壓力容室螺孔引入
|
橢圓接頭螺孔引入
|
一體化安裝平衡閥引入
|
|
特征
|
引壓管直接與壓力容室的螺孔
NPT 聯接
|
引壓管通過橢圓接頭上的螺孔
NPT 與壓力容室聯接
|
引壓管通過與其焊接的球形接
頭，與平衡閥及壓力容室聯接
|
|
圖例
|
|
|
|
|
適用范圍
|
壓力變送器
|
壓力變送器或差壓變送器
|
差壓變送器
|
|
|
|
●引壓連接方式
|
|
|
表4 引壓方式
|
|
|
|
選件類型
|
代號
|
名 稱
|
示 意 圖
|
說 明
|
|
引壓附件
|
不注
|
橢圓接頭
|
_____
|
引壓孔為橢圓接頭內螺紋NPT
|
|
C1
|
NPT 外
螺紋接頭
|
|
一端與橢圓接頭內螺紋孔相連，另一端與引壓管φ13相焊接。
|
|
C2
|
M20×1.5
丁字接頭
|
|
一端壓緊在變送器的壓力容室或三閥組上，另一端與引壓管φ13相焊接。
|
|
C3
|
NPT 外
螺紋接頭
|
|
一端擰入變送器壓力容室的內螺紋孔內，另一端與引壓管φ13相焊接。
|
|
接觸介質O形環
|
不注
|
氟橡膠
|
|
在濃酸、強氧化酸、有機溶液中較
穩定，不能用于氨類介質。
|
|
W2
|
丁腈橡膠
|
具有良好的耐油性和耐寒性。
|
|
W3
|
乙烯-丙烯
橡膠
|
有良好的耐臭氧性。耐氣候性，不宜用于汽油或變壓器油中。
|
|
W4
|
氯丁橡膠
|
抗臭氧和耐油性好，耐中強酸和氨類物質。
|
|
輸入/輸出
特 性
|
不注
|
正向特性
|
|
輸出電流與輸入壓力成正比。
|
|
V1
|
反向特性
|
1.對DP、HP或DR用戶可先通過正向特性調準量程，再采用負遷移將無壓力輸入時的電流調為20mA，然后把被測壓力接到低壓側即可實現。
2.對GP須通過制造廠專門裝配和調試來實現。
|
|
防 爆
|
I
|
本安型
|
____
|
防爆標志ExiaⅡCT5
|
|
表面處理
|
K1
|
脫脂處理
|
____
|
脫脂后干燥處理
|
|
K2
|
用惰性液灌充元件，并經脫脂處理。
|
|
|
|
AK-3051DP型差壓變送器
|
|
|
|
代號 測量范圍 （KPa）
|
|
3
4
5
6
7
8
|
0 - 1.3 ～ 7.5
0 - 6.2 ～ 37.4
0 - 31.1 ～ 186.8
0 - 117 ～ 689.5
0 - 345 ～ 2068
0 - 1170 ～ 6895
|
|
|
|
|
代號 輸出形式
|
|
E
SF
S
|
4～20mA.DC 模擬放大器，線性輸出
4～20mA.DC 數字放大器，兼有平方根輸出，并帶4位LCD數字顯示
4～20mA.DC 智能放大器，可選擇開方或線性，并采用HART協議通訊
|
|
|
|
|
代號 容室和接頭材質 排氣/排液閥材質
|
|
1
2
3
4
|
碳鋼鍍鉻 316鋼
316鋼 316鋼
哈氏合金C 哈氏合金C
蒙耐爾合金 蒙耐爾合金
|
|
|
|
|
代號 隔離膜片材質
|
|
2
3
4
5
|
316L鋼
哈氏合金C
蒙耐爾合金
鉭
|
|
|
|
|
代號 靜壓允許值 (MPa)
|
|
B
C
D
|
5
10
14
|
|
|
|
|
代號 灌充液種類
|
|
無
F
|
低粘度硅油
氟油(惰性液,用于制氧系統)
|
|
|
|
|
代號 選用件
|
|
M3
B1
B2
B3
D1
D2
不注
C1
C2
C3
d
I
|
數顯指示表 4位LCD數字顯示
管裝彎支架（安裝管φ60）
板裝彎支架
管裝平支架（安裝管φ60）
排氣/排液閥裝在容室側面的上部
排氣/排液閥裝在容室側面的下部
橢圓接頭內螺紋NPT
NPT外螺紋接頭
M20×1.5丁字接頭
NPT外螺紋接頭
隔爆型，防爆標志ExdⅡBT4-6
本安型，防爆標志ExiaⅡCT5
|
|
|
|
|
|
|
|
AK-3051DP 5 E 2 3 C F M3 B2 0～150KPa 選型舉例
|
|
