隨著熱電事業的蓬勃發展和企業內部考核的進一步加強，蒸汽計量工作的重要性已日益顯現，熱電廠用戶蒸汽計量直接關系到商業貿易的結算，與供用汽雙方的經濟利益是有著直接的聯系，而企業內部的蒸汽結算同樣也關系到企業整體的經濟效益，準確、可靠的計量是加強管理的前提，如何實現管理目標，節約能源，提高能源利用效率，促進能源管理工作的深入開展，是我們搞好計量工作的目的。?
蒸汽流量的準確計量一直是計量工作的一個難點，八十年代初期，由于我國儀電工業長期處于較為落后的狀態，蒸汽計量?jī)x表的可靠性、穩定性、自動化程度、功能等方面與國外有著較大的差距，隨著近年來國家高新技術的引進、自主開發工作的加強，特別是一些科研院所對蒸汽流量?jī)x表方面的大力，推出了一批適合我國國情、相對廉價、穩定可靠的蒸汽計量?jī)x表，滿足了市場的需要，從而促進了企業管理工作水平的提高，減少了因儀表誤差帶來的矛盾。下面就流量計的選擇談一點個人的體會。

二、適用于蒸汽測量的流量計?

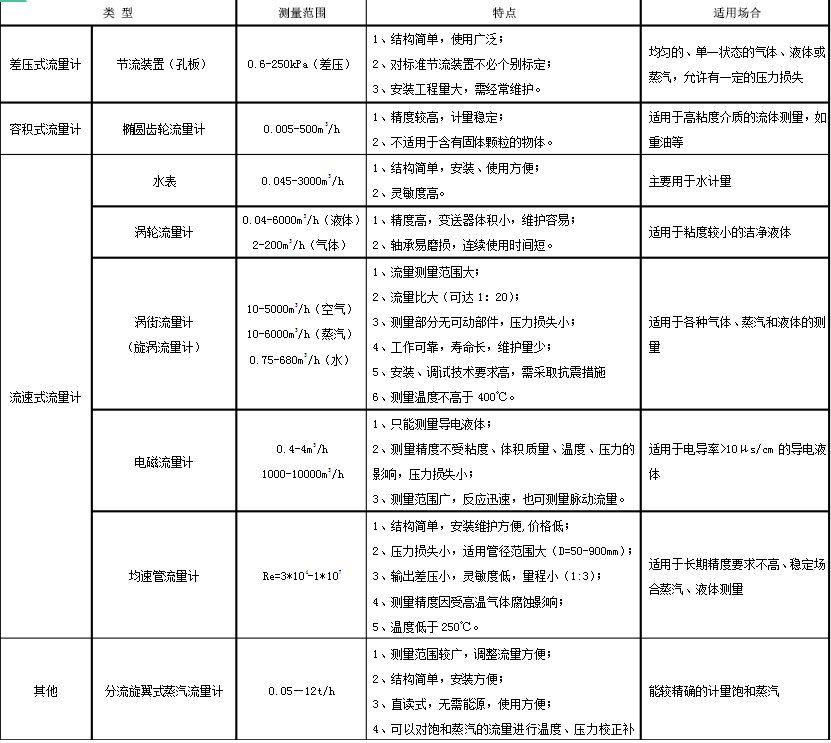

從上述表中，我們可以看出，適用于蒸汽流量測量的只有4種，即節流裝置（孔板）、渦街流量計（旋渦流量計）、均速管流量計、分流旋翼式蒸汽流量計。?
1、節流裝置（孔板）?
目前工業企業使用較為普遍的傳統型的節流裝置（孔板）流量計，其優點是能適用于各種均勻的、單一狀態的氣體、液體或蒸汽，適用溫度區域廣，能滿足工業蒸汽計量的要求（要求管徑>50mm），所采用的差壓變送器，國內廠家較多，配套容易，但安裝工程量大、要求高，需經常維護，測量范圍窄（1:3），壓力損失大，刻度非線性，特別是要經常對差壓變送器進行校驗，以保證零點的準確，并經常對采樣閥門進行檢查，防止發生堵塞而導致的計量失準。?
2、渦街流量計?
渦街流量計（旋渦流量計）是我國從八十年代才開始批量的計量器具，其優點是流量測量范圍大，測量流量比大（可達1:20），無需對管內流體的流量范圍進行較為的測算，即可保證在使用范圍內具有較高的測量精度，由于測量部分無可動部件，工作可靠高，壽命長，維護量少，壓力損失小（只有孔板式流量計的1/5），對小流量的計量特別有利（zui小管徑為25mm），可滿足生活用蒸汽和工業用蒸汽的計量。由于是采用渦街發生（自激振蕩）原理進行測量，對震動較為敏感，在渦街發生體附近需采取抗震措施，對選擇安裝位置、管線布置、周圍環境條件等有較高要求，以保證渦街信號是由蒸汽流動產生的。以目前我國的材料技術和水平，所測量流體的溫度不宜高于400℃，一般選擇在300℃以下較為合適（壓力不受限制）。渦街流量計可以說是特別適用于集中供熱用戶和企業終端用戶蒸汽計量的流量計，目前在嘉興地區使用非常廣泛，已被嘉興熱電廠、嘉善發電廠、嘉善協聯熱電有限公司、平湖景興集團公司的等熱網用戶共100多家企業采用，取得了良好的使用效果。?
3、均速管流量計?
均速管流量計也稱阿紐巴流量計，用測量管內平均速度來?yè)Q算成流量，主要適用于大管徑、大流量，且流速穩定的場合，具有結構簡單、安裝維護方便、成本低的特點。由于結構上的特性決定了它輸出的差壓小、靈敏度低、量程范圍小（1:3），對于計量精度較高的場合難以適用，一般用于企業內部考核，無法用于貿易結算。?
4、分流旋翼式蒸汽流量計?
分流旋翼式蒸汽流量計是一種采用純機械原理的蒸汽計量?jī)x表，它具有結構簡單堅固、調整量程方便（更換內芯孔板）、無需額外能源，具有壓力手工補償功能，只能用于飽和蒸汽計量，需水平安裝。不足之處是精度不高，管徑適用范圍小，現已基本淘汰。?
三、如何準確計量蒸汽，減少計量誤差?1、避免兩相混合流的產生?
用于蒸汽流量的測量原理大部分是采用速度式測量方式，其理論是以單相流體為計算的基礎，如果在管內存在復雜的變相流或汽水兩相流的情況，傳感器獲得的信息就不能真實地反映流體的實際情況，嚴重時會對傳感器造成損害，如在熱網管線的末端，由于主管道管徑大，流速慢，在疏水不暢的情況下，輸送到用戶的蒸汽中往往帶有較多的水分，危及儀表安全，同時也造成計量誤差。所以，在流量計安裝時要選擇安裝在管道較高處，并在前端設立疏水系統，以保證進入傳感器的流體為單相流體。?
2、對流體的密度進行補償?
由于采用速度式測量方式，測量獲得的是體積流量，而我們常用的是質量流量的概念，為此就須由結算儀 進行實時的換算，蒸汽的質量流量為：?
D=V*ρ（t或kg/h）?
D：質量流量（kg，或?t?）?V：體積流量（m3
/h）?ρ：蒸汽密度（kg/m3
）?
由于蒸汽的密度與壓力、溫度有關，在實際的工況條件下隨時在發生變化，為了獲得的實時的質量流量，在測量體積流量的同時須同步采集溫度、壓力值，并將信號送入結算儀進實時運算，獲得測量時刻的質量流量值。對于飽和蒸汽，由于飽和壓力和飽和溫度有一一對應的關系，為了達到密度補償?shù)哪康模灰獪y(cè)量溫度、壓力中的一個信號即可通過結算儀內部運算獲得密度值及相應的質量流量，一般情況下，由于壓力對密度的影響較為靈敏，在測量飽和蒸汽時，較常選用壓力補償?shù)姆绞剑^熱蒸汽密度與溫度、壓力無對應關系，就須同時對溫度、壓力進行測量，同時進行補償。?
3、正確安裝，合理配置管線?
正確的安裝是保證蒸汽流量計計量準確的關鍵，不同形式的蒸汽流量計在安裝上有著不同的要求，通用原則是：要求將流量信號轉換器安裝在平直管道上，在測點的前面要求達到40D（D：管徑尺寸），后面為10D?,?這樣就能充分保證流體達到測量位置時，流體在管內處于均勻狀態，符合流量測量的理論模式的要求，保證測量精度，并將溫度、壓力測點選在流量信號轉換器后面10～20D位置，防止距離過遠造成密度發生偏差。另外還有對不同形式的流量計自身的一些特殊要求加以考慮，只要注意了以上幾個方面，就可基本保證測量的信號達到準確計量的要求。?
4、合理選用二次儀表，保證數據可靠?
計量的zui終目的是要獲得流量的質量流量或體積流量值并加以累計、存儲，其功能是通過二次結算儀來實現的，結算儀質量的好壞，直接影響到zui終結果。由于目前國內結算儀的品種繁多，功能各異，大部分已采用電腦單片機和自編程序作為結算儀的核心，單片機技術是公開的，除了器件質量、制造工藝等因素外，自編程序是否合理、程序運行是否順暢、突發性事件的自主恢復等已成為結算儀是否可靠的關鍵，這就需要熱工、儀表、計算機軟件等方面的工程技術人員的通力合作才能辦到，首先是結算儀須有一個熱工計算的數學模型，在結算儀選型時，如果能對廠家所選擇的計算模型進行較詳細的了解，將有助于了解該企業的能力及產品達到的技術水平。其二是電子器件，數模轉換的精度直接影響到計量的準確。其三zui關鍵的是軟件的編制、修改的能力，編制完善的軟件可大大減少運行死機的情況，甚至可以杜絕，的提高了儀表系統的可靠性和數據的安全性，為提高系統的管理水平打下基礎。如果單位無法對現有的程序按用戶的要求進行適用性的修改，那么該企業的能力肯定有限，一旦在使用中發生非器件損壞性的、莫名其妙的數據丟失、死機時，單位的質量保證就成了水中月，鏡中花，用戶的利益是難以獲得保證的。?
四、蒸汽流量計的新功能介紹?
現在的蒸汽流量計不但在可靠性、功能方面有了的提高，特別是結算儀的質量、功能方面更是有了質的飛躍，不但能滿足對蒸汽流量計量的要求，而且能滿足現代化管理的要求。儀表的批量越來越小，按用戶要求組織設計、，提質不提價，你要什么，我做什么已成為具有強大能力企業的一種產品發展戰略。現在zui新的智能結算儀，除了zui基本的顯示溫度、壓力、瞬時流量、流量累計外，其電子系統本身對環境的要求大大降低（低發熱，全封閉式），電壓適用范圍增大（可達100-270V），具有很強的抗干擾能力，適用于各類流量信號（差壓信號、模擬信號、頻率信號，并可進行非線性補償），內建有各類流體的數學模型，適用于氣體、蒸汽、水、油等各種介質的計量，只要在菜單中進行簡單的選擇即可，特別是在用于蒸汽流量計量方面，隨著使用經驗的積累和用戶反饋意見的增加，通過科研人員的不懈努力，開發出了各種實用功能，并根據用戶的要求進行選用，目前嘉興地區主要采用由上海寶科自動化研究所開發的FC6000系列智能結算儀，主要有以下功能：
